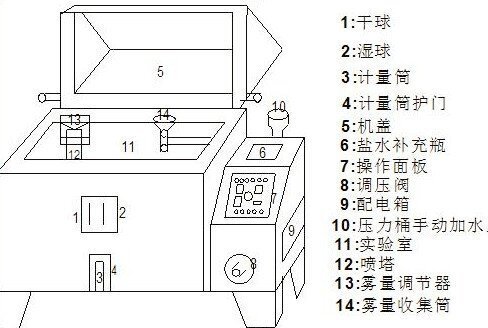

一、盐雾试验箱的内部结构图：
1、喷雾装置：塔式喷雾器，隐藏玻璃喷头，通过塔管引导，通过锥体引导，均匀分散到整个试验室内。
2、喷雾量大小调整：将喷塔上的分散器喷雾量增大，调低时喷雾量减小；
3、盐罐：位于盐雾试验箱箱体右侧，加盐时可将盐罐拉出，盐水液位透明可见。
收集器：由喷嘴喷出的细雾，以自由落体形式沉淀，内置一只或几只表面积80cm2的漏斗收集盐雾，凝结成水后经导管流经箱体外部的计量筒。
5、置物架：由塑钢制成，单支承重量不超过2kg，如分散式放置可以承受10kg以内的重量，置物架两旁有二排圆孔，放置置物棒以垂直面分15度，30度角用。
6、加热水槽：试验室底端固定一水槽，用来温装水，使试验室内温度稳定。

二、盐雾试验箱的外部结构图：
1、计量筒：每一次测试收集雾化量，每一次检测为zui高刻度。
2、隔离水槽：用水密封箱盖，避免盐雾外泄。
3、饱和空气桶：由SUS#304不锈钢制成，置于控制箱底，起到过滤、加温、加湿的作用，使净化空气达到饱和温度和湿度后，由喷嘴喷出。
4、盐雾试验箱盖：屋顶式110度斜角透视盖，能清楚地看到室内试验情况，美观大方。
5、调压阀：进口压力、喷水压力手动调节。控制进气压力为0.3mPa，喷射压力为0.07-0.17毫帕。(以上压力是出厂前调整过的，一般用户不必重新调整)
6、压力计：压力表指针指示的压力是饱和空气桶向喷嘴喷射时的压力。
7、排雾管：直径为40的PVC硬塑料管，设备工作时喷出喷出所产生的压力，而箱体内的多余水分也由此溢出。
8、进水口：补充饱和水桶。
